高速旋轉曲奇擠出機控制系統解決方案

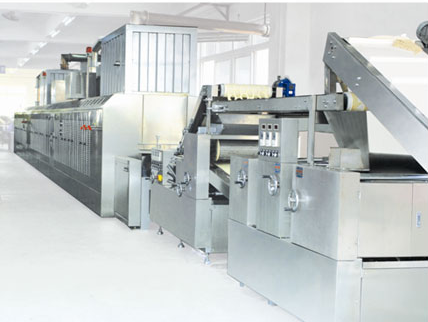

項目概況
曲奇擠出機，是通過面團擠出成形，能生產多種獨特花式點心和曲奇餅干坯的成形機。其具有技術先進，價格低廉，分量準確，操作簡單等特點，深受廣大用戶歡迎該機具有多種模具，能生產幾十種花式曲奇餅干，用戶可根據需要自行調節選擇。成形的花式點心與曲奇餅干，形態獨特、花紋清晰、造型美觀。該機生產的生坯可采用旋轉式熱風循環烤爐或隧道式烤爐進行烘烤均可。高速旋轉曲奇擠出機電氣控制部分要求如下：
ü 糾偏：上電時，糾偏開始工作。
ü 急停：全部復位（電機停止、輸送帶放松）
ü 張緊：需張緊輸送帶才可以啟動機器。
ü 配方：內容包括各電機速度設定時間
ü 模式選擇：線切割或旋轉曲奇。
ü 報警：各電機驅動器的報警，原點等。
ü 啟動：?jiǎn)?dòng)時先回原點
工藝過程要求及難點
? 曲奇擠出切割一體機有兩部分模式控制（切割和曲奇擠出）
? 擠出由喂料伺服電機、泵料伺服電機、模頭伺服電機、上下移伺服電機、前后移伺服電機配合完成。每部分電機速度可調行程（定長）可調、時間可調。各電機處于原點時開始動作電機由時間來觸發，設定每個電機的時間長短確定5個電機在運行出來的動作效果，滿足各種現場和生產要求。
? 切割分為連續切割和單個切割兩部分，單個切割線切割處于原點時喂料伺服電機開始和線切割伺服電機速度可調喂料伺服完成時線切割開始，線切割每切割一次喂料走一次，如此循環。連續切割是喂料伺服電機和線切割伺服電機一起動作，期間速度可調

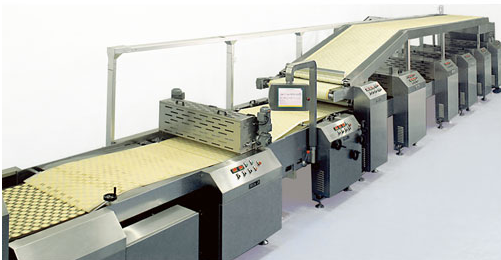

整機六個部分組成
料泵部分：
料泵只要的把料斗上的面粉送到喂料部分
刀切割部分：
刀切割在線切割模式下實現切餅。
喂料部分
把面粉滾到機器內部的模頭里。
模頭部分
裝上不同的模具旋轉出每種形狀的曲奇
上下移部分
料架下移部分
前后移部分
在旋轉過程中與輸送帶同步
解決方案：

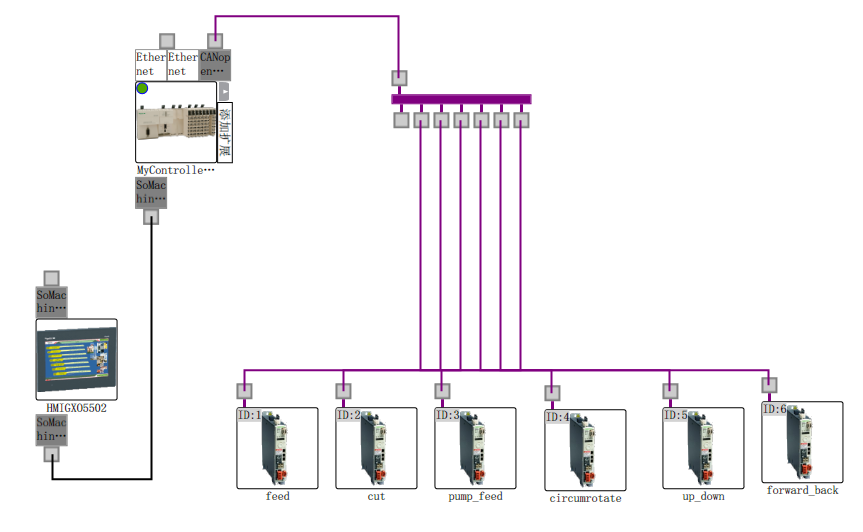

針對本設備的實際情況，本方案采用了施耐德品牌下產品------M258PLC、Lexium 32A伺服，GXO5502屏，整體打包在一起。通過canopen總線控制，這樣可以達到控制的要求，也簡化接線.
